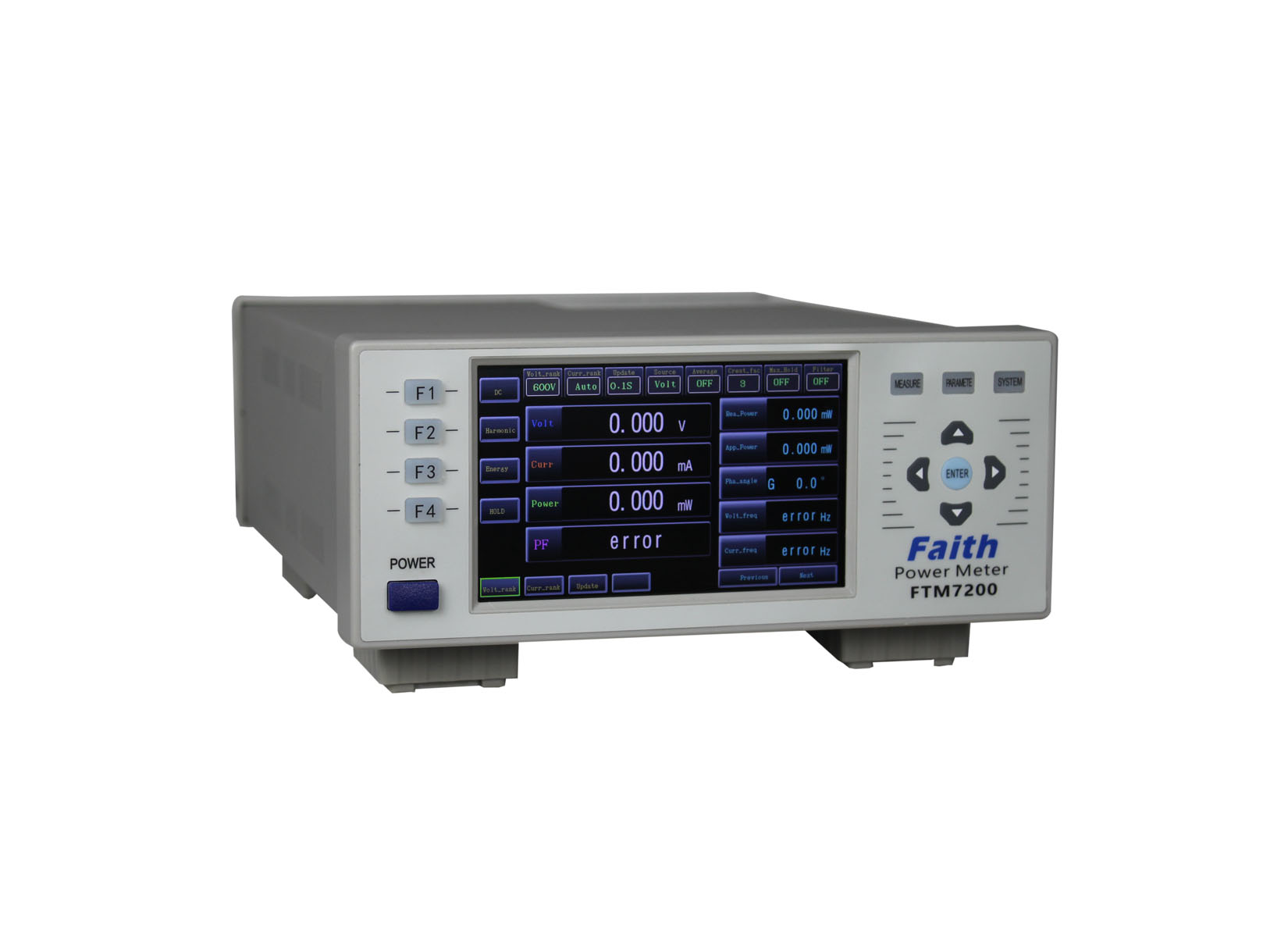

FTM7200功率測試儀

FTM7200采用了先進的32位高速處理器和雙路24位AD轉換器，具有高精度，寬動態范圍，結構緊湊靈巧等特點，是新型觸摸屏功率計。隨著新能效標準的不斷推出，都圍繞著如何提高節能性能展開激烈的競爭，該產品是眾多企業評估設備節能性能必不可少的功率測量?jī)x器，具有高精度，超低待機功耗測量等特點，同時也支持RS232/485,USB通訊接口，極大的滿足用戶不同的測試通信需求。

| 簡述

FTM7200采用了先進的32位高速處理器和雙路24位AD轉換器，具有高精度，寬動態范圍，結構緊湊靈巧等特點，是新型觸摸屏功率計。隨著新能效標準的不斷推出，都圍繞著如何提高節能性能展開激烈的競爭，該產品是眾多企業評估設備節能性能必不可少的功率測量?jī)x器，具有高精度，超低待機功耗測量等特點，同時也支持RS232/485,USB通訊接口，極大的滿足用戶不同的測試通信需求。


| 特點

  • 測量精度達到0.2%；

  • 大液晶屏顯示；

  • 通訊接口標配標配USB/RS232/RS485；

  • 50次諧波測試；

  • 九個測試參數同屏顯示；

  • 測量速度快，最快0.1S刷新速率；

  • 交直流通用寬帶量程設計，DC~ 2kHz帶寬，負載適應性更強；

  • 可靠，穩定，體積小，重量輕。


| 應用領域

  • 家用電器測試

  • UPS電源測試

  • 發動機測試

  • 能源之星測試

  • 充電樁測試

  • 光伏風電測試

  • 開關電源測試


| 多方式顯示50次電壓和電流諧波測試數據

可分別測試電壓、電流的絕對諧波和相對諧波，三種顯示方式：數據列表，波形圖，條形圖。



| 5寸真彩LCD高清大屏顯示，測試數據一覽無余

可以同時顯示多個測試參數，以及當前設置狀態，便于用戶實時監測和分析電源的狀態。



| 實時顯示電能量測試數據

可以實時顯示瓦時累計和安時累計數據。


| 訂購信息

MODEL

測量電壓范圍

測量電流范圍

測量系統

測量精度

測量頻率

諧波分析

FTM7200

0.5V～600V

0.05mA～40A

單相

0.2%

DC,0.5～2kHz

最高50次


通用規格表

項目

參數

規格描述

測量精度

0.2%

輸入方式

電壓電流均為浮置輸入

顯示方式

液晶屏（觸屏操控）

顯示更新

顯示刷新周期0.1秒-5秒可設置

A/D轉換

采樣周期約70μS、24位，電壓電流同時采樣

輸入阻抗

電壓輸入阻抗約2MΩ、電流輸入阻抗低檔0.5Ω，高檔約為4MΩ。

外部傳感器信號輸入端子輸入阻抗根據輸入電壓變化而變化，10V時約100kΩ，2V時約20kΩ

測量模式

RMS(真有效值）、AC(交流）、DC（直流）、V-MEAN（電流整流平均、電流真有效值）

整機功耗

<10VA

工作電源

AC100V-240V 45-440Hz DC100V-300V

通訊接口

標配USB/RS232/RS485

尺寸

215mm×88mm×300mm（width×height×depth)(不帶包裝）

重量

About 2.8kg

電氣參數表

項目

測量范圍

誤差

最小分辨率

電壓

0.5V-600V

DC ±(讀數的0.1%+量程的0.2%)

0.5Hz≤f≤45Hz ±(讀數的0.1%+量程的0.2%)

45Hz≤f≤66Hz  ±(讀數的0.1%+量程的0.1%)

66Hz≤f≤1kHz  ±(讀數的0.1%+量程的0.2%)

0.001V

電流

0.05mA-40A

0.001mA

功率

U*I*PF

DC ±(讀數的0.1%+量程的0.2%)

0.5Hz≤f≤45Hz ±(讀數的0.3%+量程的0.2%)

45Hz≤f≤66Hz  ±(讀數的0.1%+量程的0.1%)

66Hz≤f≤1kHz  ±(讀數的0.2%+量程的0.2%)

0.001mW

功率因數

0.01-1.000

0.5Hz≤f≤66Hz±0.01

66Hz≤f≤1kHz±0.02

0.001

頻率

DC,0.5Hz-2kHz

0.1％*讀數，當信號值大于0.1*當前量程

0.001Hz

電能累計

0~999999mWh

0~-999999mWh

DC              ±(讀數的0.1%+量程的0.2%)

0.5Hz≤f≤45Hz  ±(讀數的0.3%+量程的0.2%)

45Hz≤f≤66Hz   ±(讀數的0.1%+量程的0.1%)

66Hz≤f≤1kHz   ±(讀數的0.1%+量程的0.2%)

0.0001mWh

安電能累計

0~999999mAh

0~-999999mAh

DC              ±(讀數的0.1%+量程的0.2%)

0.5Hz≤f≤45Hz  ±(讀數的0.1%+量程的0.2%)

45Hz≤f≤66Hz   ±(讀數的0.1%+量程的0.1%)

66Hz≤f≤1kHz   ±(讀數的0.1%+量程的0.2%)

0.0001mAh

電能計時

99999h

±2S/h

1S

諧波



1-50 times

精度等級：

B級 ICE61000-4-7

基波頻率最高分析次數

10-65Hz       50

65-100Hz      32

100-200Hz     16

200-400Hz      8

0.0001
